Relevé 3D · Photogrammétrie · Drone
Relevé 3D haute précision par drone et photogrammétrie.
Visuoz numérise vos bâtiments, monuments, sites et territoires au centimètre près : acquisition par drone et au sol, géoréférencement par points de contrôle GNSS RTK, livrables techniques conformes à vos cahiers des charges, et un viewer web pour mesurer, couper et partager le modèle 3D sans logiciel.
- 180relevés 3D réalisés depuis 2024
- 80 000m² relevés en photogrammétrie
- 20départements d'intervention en France
- 1–3 cmde précision avec points de contrôle
Le relevé 3D par photogrammétrie
Un jumeau numérique fidèle, mesurable et géoréférencé de votre site.
Le relevé 3D par photogrammétrie consiste à reconstruire un objet en trois dimensions à partir de centaines, voire de milliers de photographies prises sous des angles différents. Combinée au drone pour les toitures, les façades hautes et les grandes emprises, et à la prise de vue au sol pour les intérieurs, la photogrammétrie produit un nuage de points dense et un maillage 3D texturé d'un réalisme photographique.
Calé sur des points de contrôle mesurés au GNSS RTK, le modèle est géoréférencé dans le système de coordonnées de votre projet et atteint une précision de 1 à 3 cm. Il devient alors un document de travail : on y prend des cotes, on en extrait des plans, des coupes, des élévations, des orthophotos ou un modèle numérique de terrain, comme à partir d'un relevé topographique ou d'un scan 3D.
Plus rapide qu'un relevé manuel, sans contact avec l'ouvrage et sans échafaudage, le relevé 3D par drone est particulièrement adapté au patrimoine, aux bâtiments difficiles d'accès, aux toitures et aux sites étendus.
Pour quels besoins ?
- Relevé de l'existant avant travaux ou restauration
- Diagnostic et état sanitaire de bâtiments et de toitures
- Plans, coupes et élévations pour architectes et bureaux d'études
- Relevé topographique, MNT et courbes de niveau
- Suivi de chantier, métrés et cubatures
- Archivage numérique et valorisation du patrimoine
Méthode de relevé
Du terrain au livrable : une chaîne de relevé 3D maîtrisée de bout en bout.
Chaque mission suit le même protocole, de la préparation du vol au contrôle de précision, pour garantir des données fiables et documentées.
-
01
Préparation
Analyse du site et de votre cahier des charges, vérification de l'espace aérien et des autorisations de vol, plan de vol optimisé sur SmartWaypoints, choix du système de coordonnées.
-
02
Acquisition

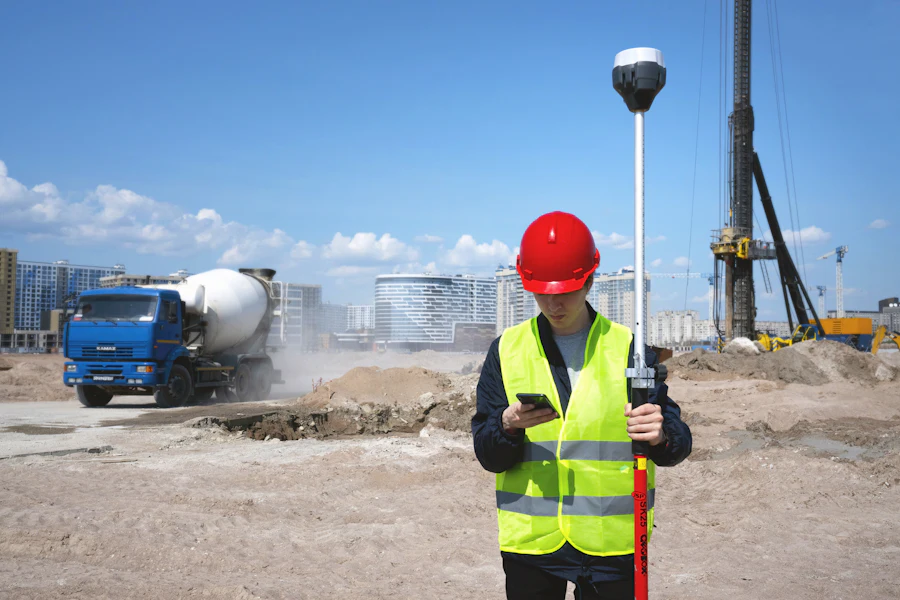

Implantation des points de contrôle au GNSS RTK, prises de vue par drone et au sol, en intérieur comme en extérieur, avec recouvrements calculés et appareils haute résolution.
-
03
Traitement
Calcul photogrammétrique, génération du nuage de points et du maillage, géoréférencement, nettoyage et contrôle de précision sur points de contrôle indépendants.
-
04
Livraison
Mise en ligne sur le viewer Visuoz, export des livrables aux formats demandés et rapport de précision. Délai habituel : deux semaines.

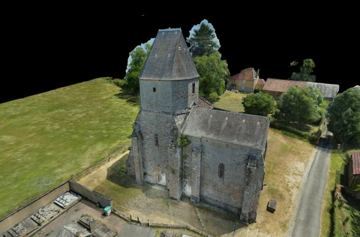

Du terrain au modèle

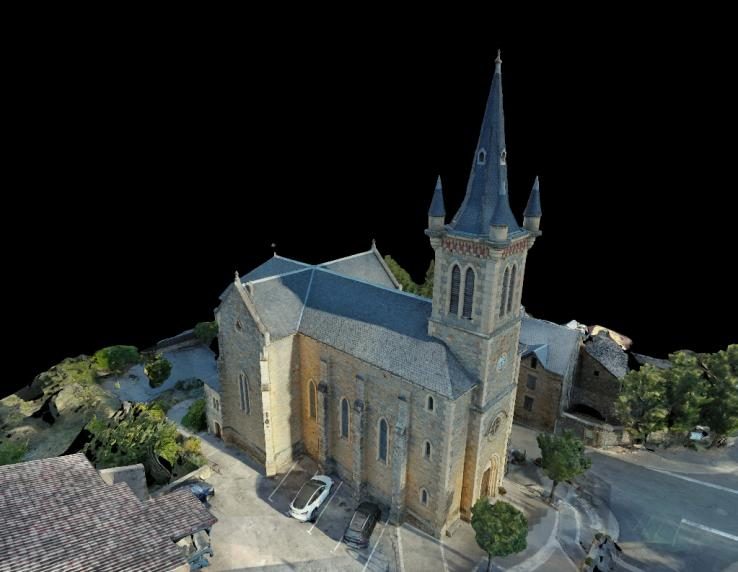

Quelques heures sur site suffisent : vols de drone automatisés, prises de vue au sol et points de contrôle mesurés au centimètre. Le modèle 3D obtenu est contrôlé, géoréférencé puis publié dans le viewer Visuoz.
Explorer un relevé en 3DViewer Visuoz
Votre relevé 3D, mesurable dans le navigateur et partageable par un simple lien.
Développé en interne, le viewer Visuoz est livré avec chaque relevé. Vos équipes, vos maîtres d'œuvre et vos élus consultent le modèle 3D, prennent des mesures et réalisent des coupes depuis un ordinateur, une tablette ou un téléphone, sans logiciel ni formation. C'est l'outil que nos clients citent le plus.
Choisissez un relevé · 12
Clic-glisser pour tourner, molette pour zoomer, outils de mesure et de coupe dans la barre du viewer.
-
01
Mesures
Distances, hauteurs, surfaces et coordonnées, directement sur le modèle 3D.
-
02

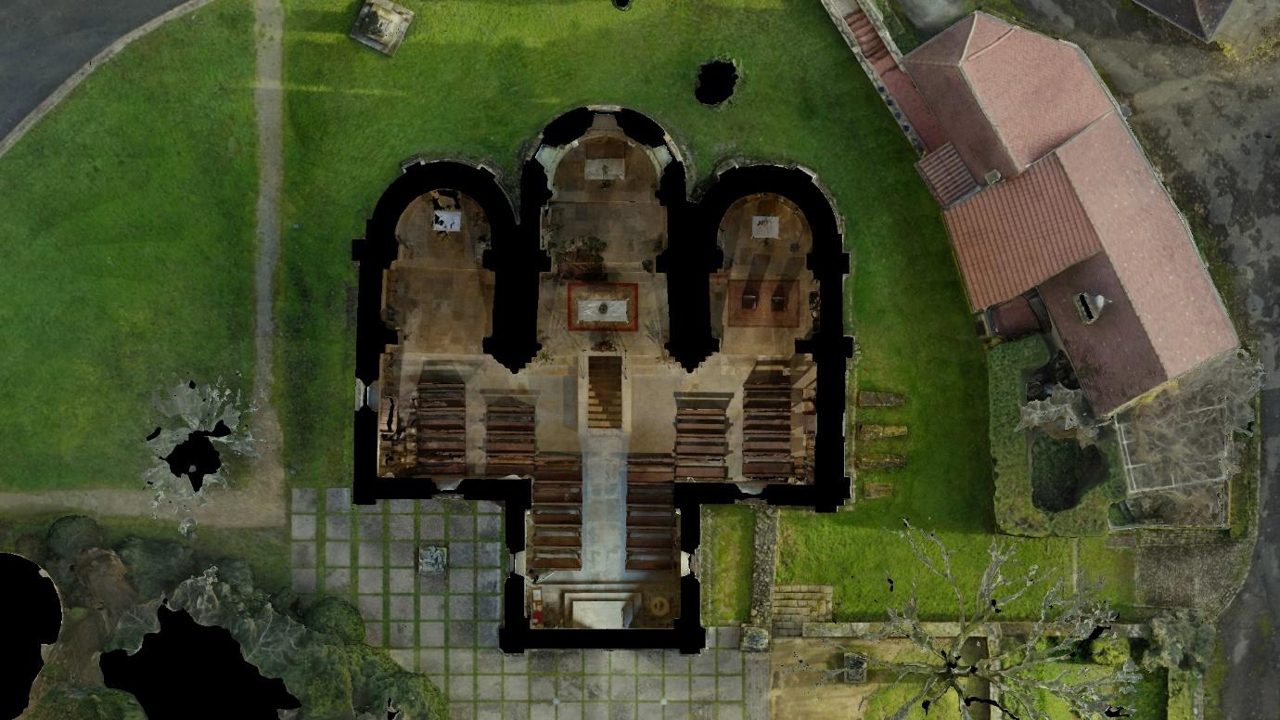

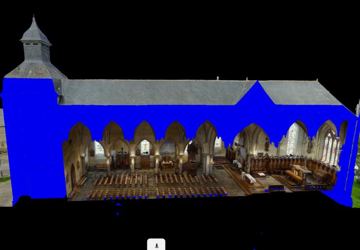

Plans de coupe
Coupes horizontales et verticales pour lire l'intérieur du bâti et les épaisseurs de murs.
-
03
Vues orthographiques
Façades et plans à l'échelle, exportables en ortho-images haute définition.
-
04
Annotations

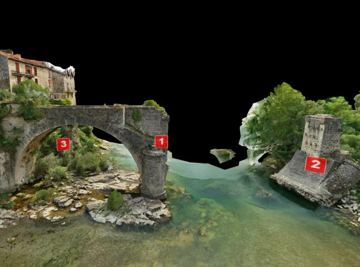

Points d'intérêt et panneaux explicatifs positionnés dans la 3D.
-
05
Partage et intégration
Un lien privé à transmettre, ou une intégration iframe sur votre site.
-
06
Téléchargements
Tous les livrables et les photos sources réunis au même endroit.
Livrables
Les livrables attendus par vos cahiers des charges.
Chaque relevé 3D est livré géoréférencé, accompagné de son rapport de précision. Les fichiers s'ouvrent dans vos outils habituels : CAO (AutoCAD, ArchiCAD, Revit), SIG (QGIS, ArcGIS), logiciels de nuages de points (CloudCompare, ReCap).
-
Nuage de points
LAS / LAZ · E57 · PLY
-
Maillage 3D texturé
OBJ · FBX · glTF · 3D Tiles
-
Orthophotos géoréférencées
GeoTIFF · JPG + TFW
-
Ortho-images de façades et de coupes
TIFF · PNG · PDF à l'échelle
-

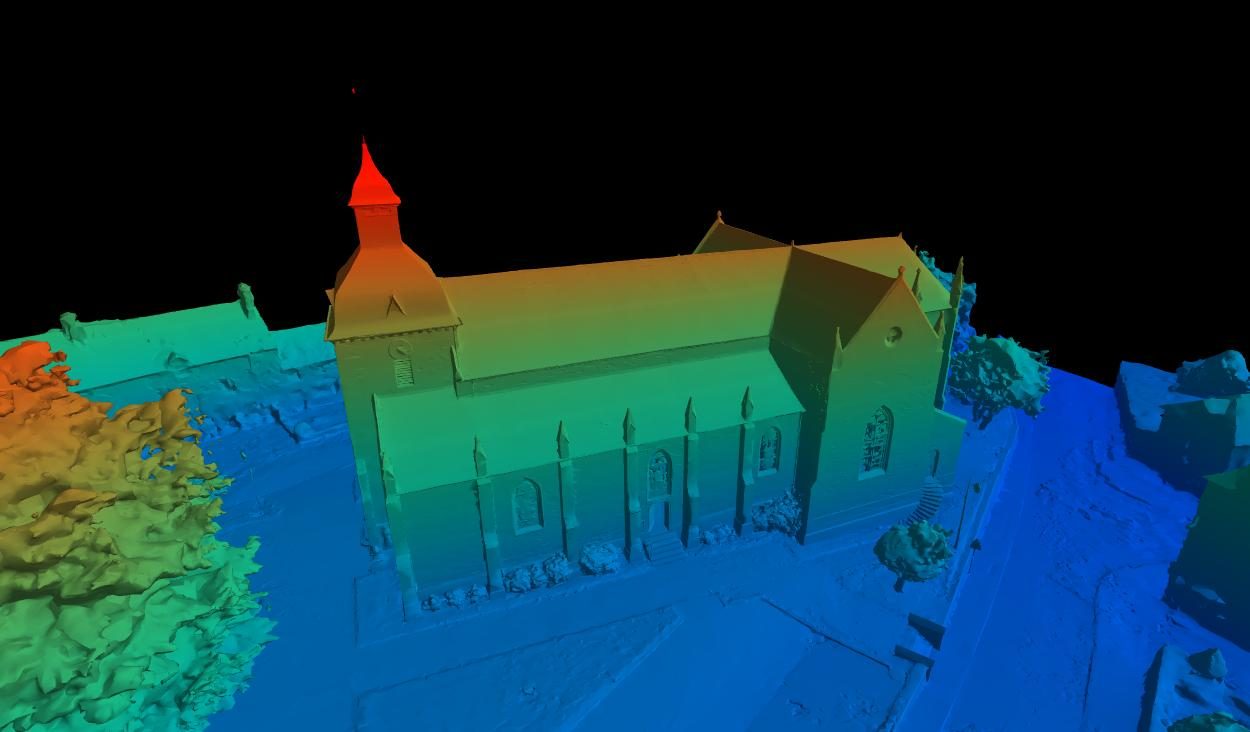

MNS / MNT · courbes de niveau
GeoTIFF · ASC · DXF
-
Plans, coupes, élévations
DXF · DWG · PDF
-
Mesures, surfaces, cubatures
CSV · XLSX · PDF
-
Rapport de précision
Résidus GCP · RMSE · système
-
Rapports d'inspection
PDF générés automatiquement
Systèmes de coordonnées : Lambert 93, Lambert CC 9 zones (CC42 à CC50), WGS 84, UTM, ou repère local. Altitudes NGF-IGN69 ou ellipsoïdales.
Innovation Visuoz

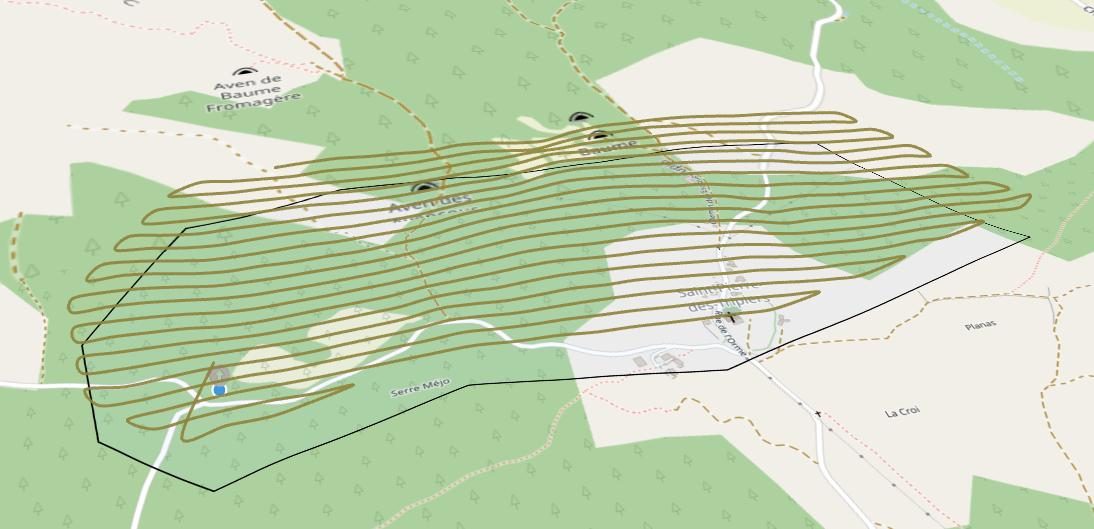

SmartWaypoints : des vols de drone automatisés pour les grandes surfaces.
Pour les relevés de grandes emprises — villages, carrières, terrains naturels, zones d'aménagement — nous avons développé SmartWaypoints, notre plateforme de planification de vols. À partir d'un simple périmètre, elle calcule des trajectoires optimisées qui suivent le relief et garantissent une résolution homogène sur toute la zone.
- Altitude de vol adaptée au relief pour une résolution constante
- Recouvrements longitudinal et transversal paramétrés selon la précision visée
- Découpage automatique des grandes emprises et scénarios multi-drones
- Vols reproductibles pour le suivi d'un site dans le temps
Secteurs
Un relevé 3D, des usages adaptés à chaque métier.
-

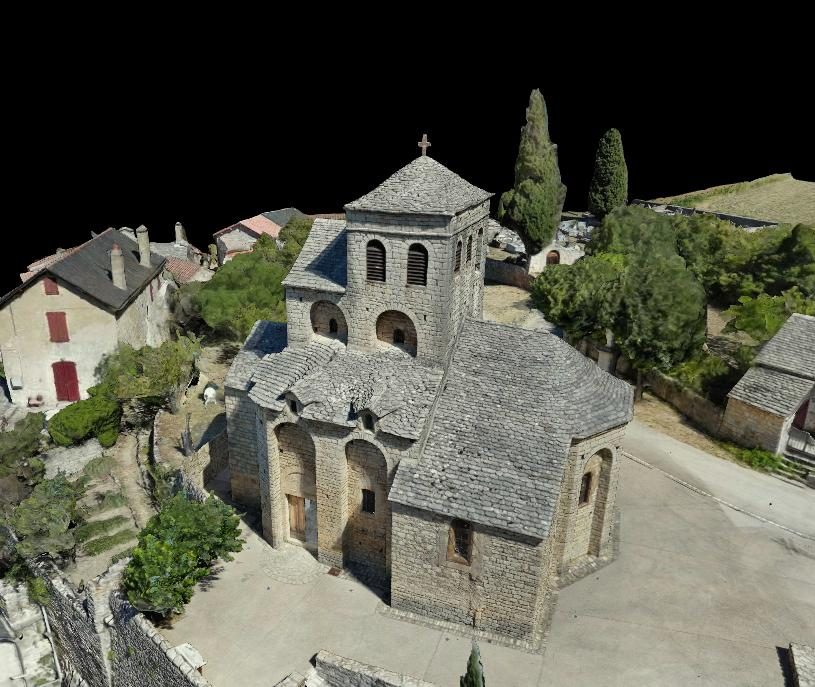

Patrimoine et monuments historiques
Relevé d'état existant d'églises, châteaux et monuments : coupes, élévations et orthophotos de façades pour les architectes du patrimoine, les DRAC, les diocèses et les propriétaires.
-

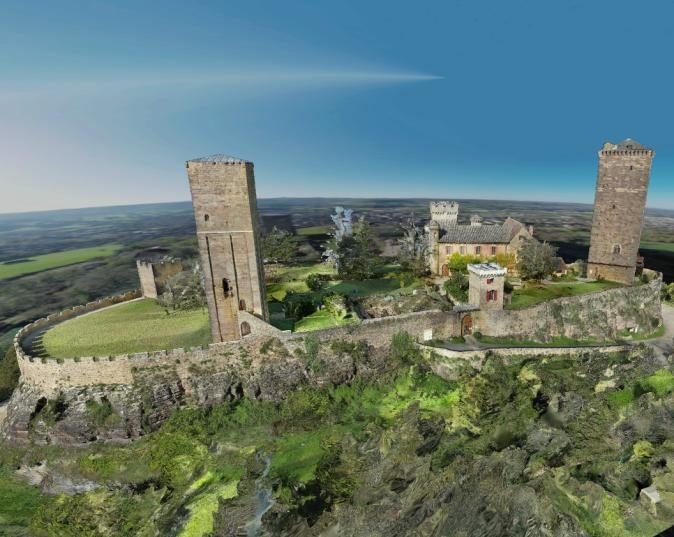

Collectivités et intercommunalités
Études préalables, inventaire du patrimoine communal, programmation de travaux, valorisation touristique et communication auprès des habitants.
-

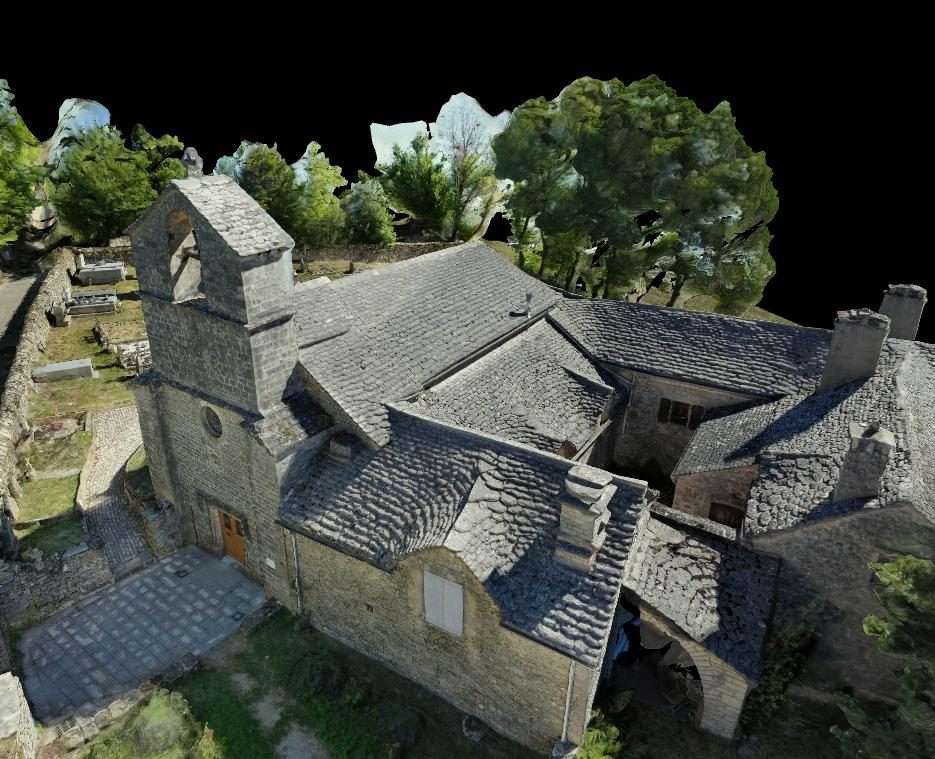

Bailleurs et gestion immobilière
Relevé et inspection de toitures en série par drone, état des lieux du parc et rapports PDF générés automatiquement pour chaque bâtiment.
-

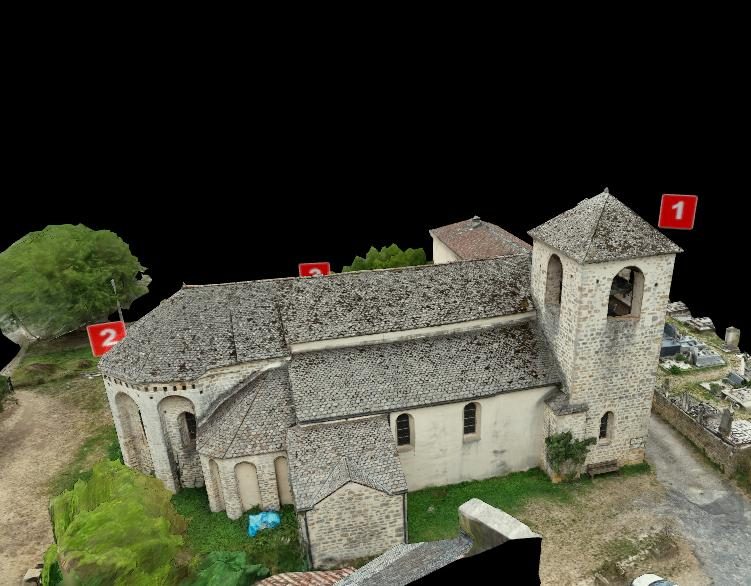

Architectes et bureaux d'études
Relevé de l'existant avant projet : plans, coupes et façades exploitables en CAO, nuage de points pour la modélisation.
-

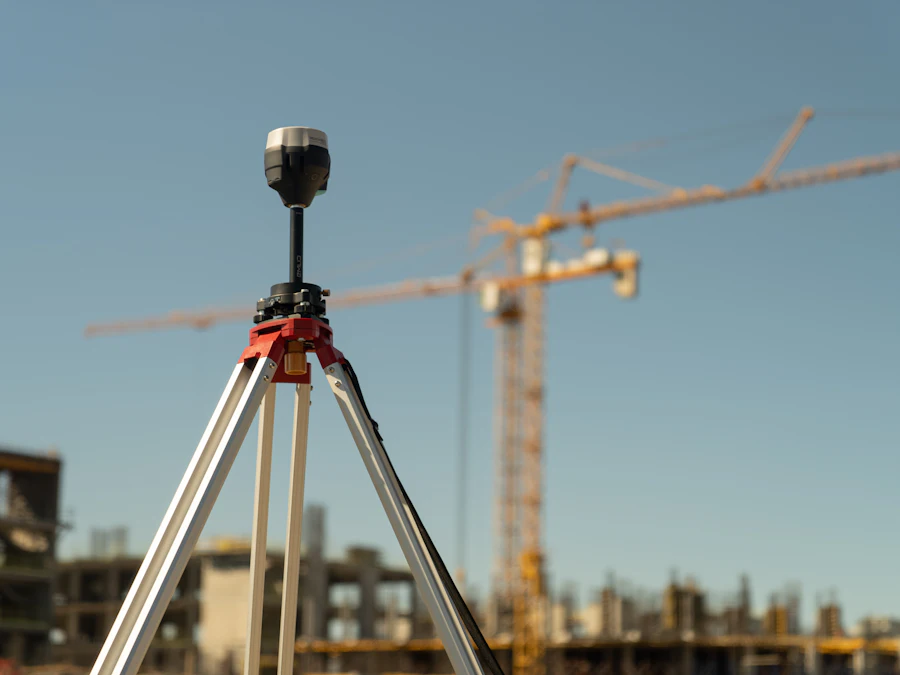

BTP et suivi de chantier
Suivi d'avancement, métrés, cubatures de terrassement et documentation des ouvrages à chaque étape.
-

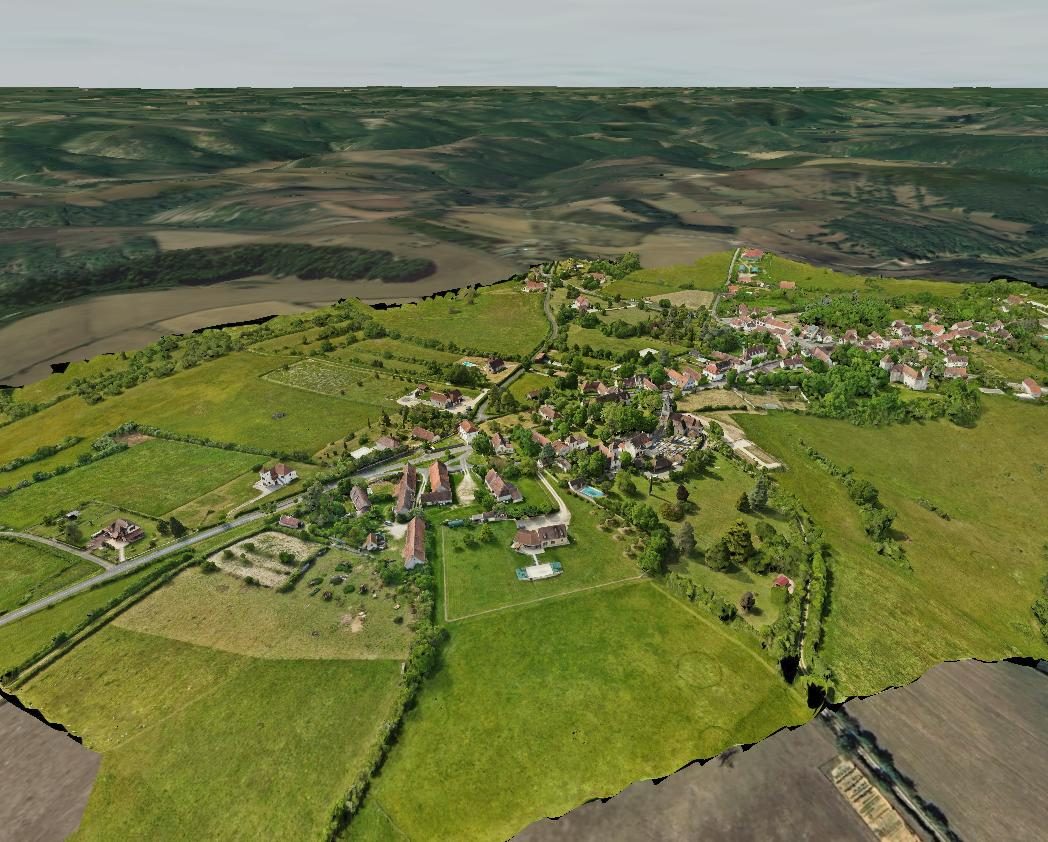

Aménagement et environnement
Relevé topographique de grandes emprises par drone : MNS, MNT, courbes de niveau, carrières et terrains naturels.

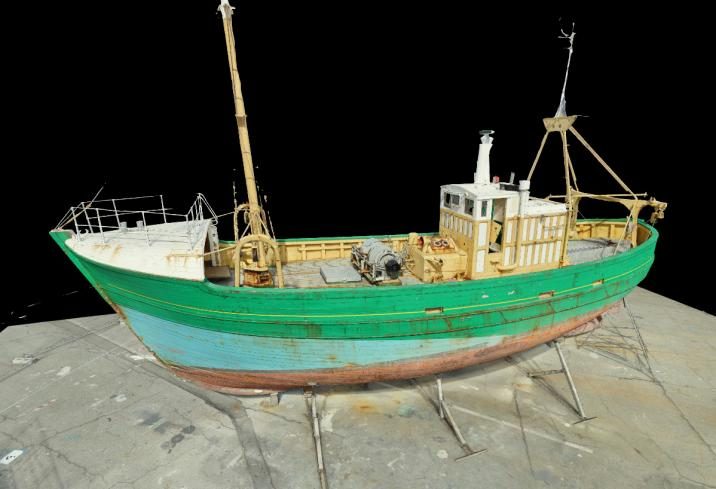

Également : tourisme et valorisation, industrie et naval, numérisation 3D d'objets volumineux.
Références
180 relevés 3D depuis 2024, dans 20 départements.
Du clocher roman à l'immeuble urbain, de la toiture au village entier : quelques réalisations récentes pour des collectivités, des propriétaires, des architectes et des bailleurs.
-

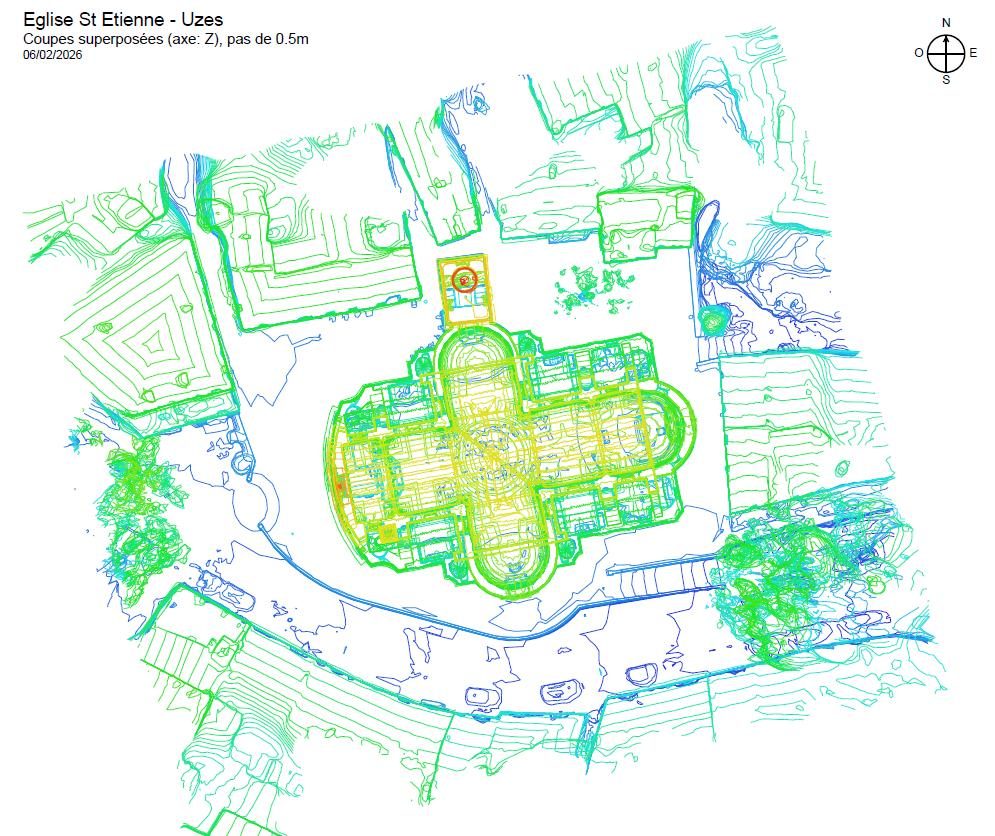

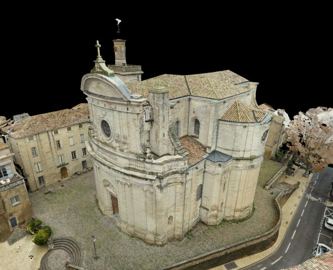

Église Saint-Étienne

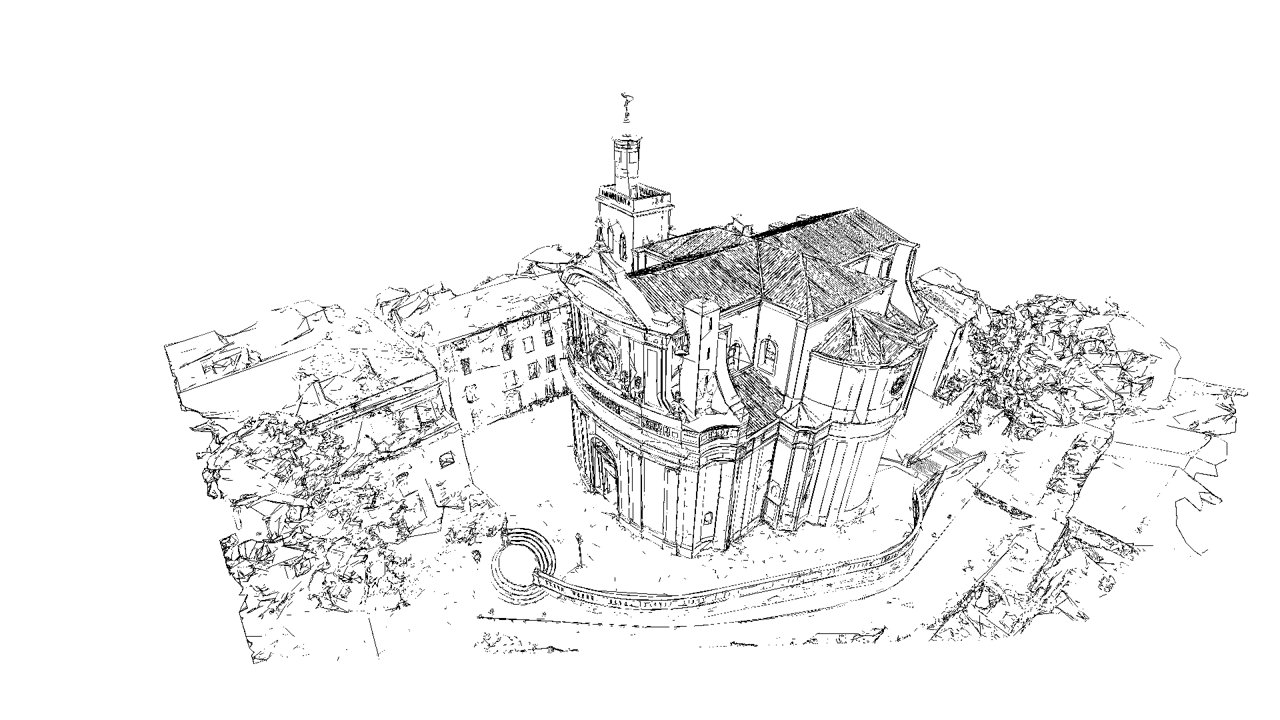

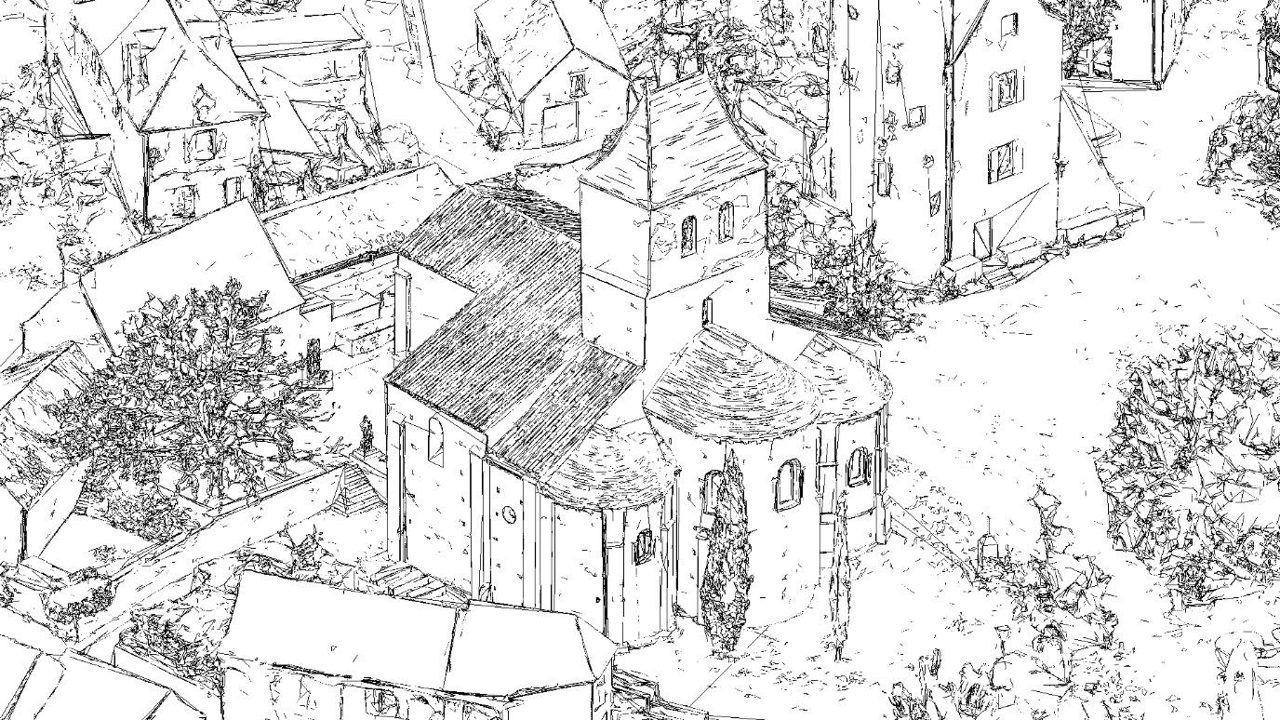

Relevé 3D intérieur et extérieur, courbes de niveau au pas de 0,5 m, vues vectorielles pour extraction DXF.
Voir en 3D -

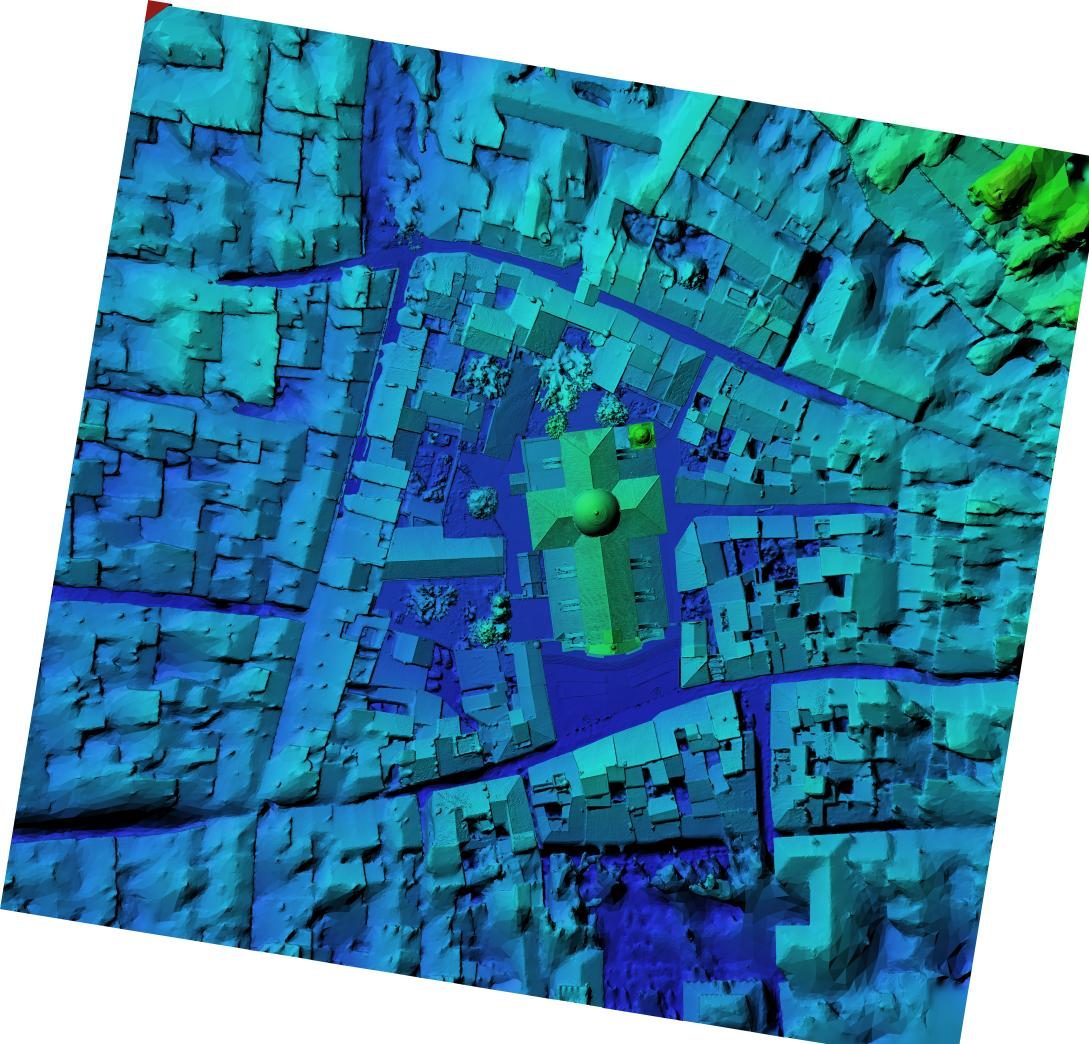

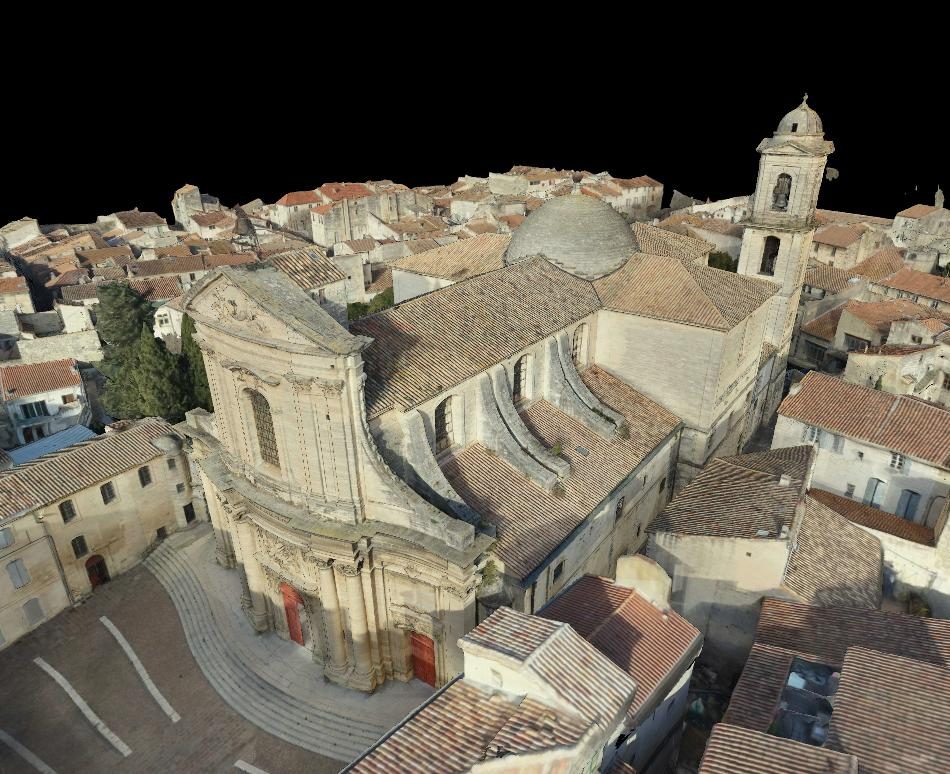

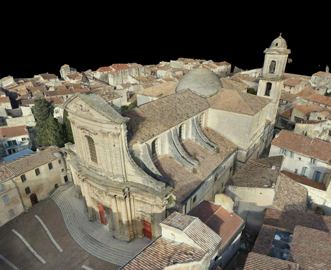

Notre-Dame des Pommiers
Relevé 3D intérieur et extérieur, modèle numérique d'élévation du quartier.
Voir en 3D -

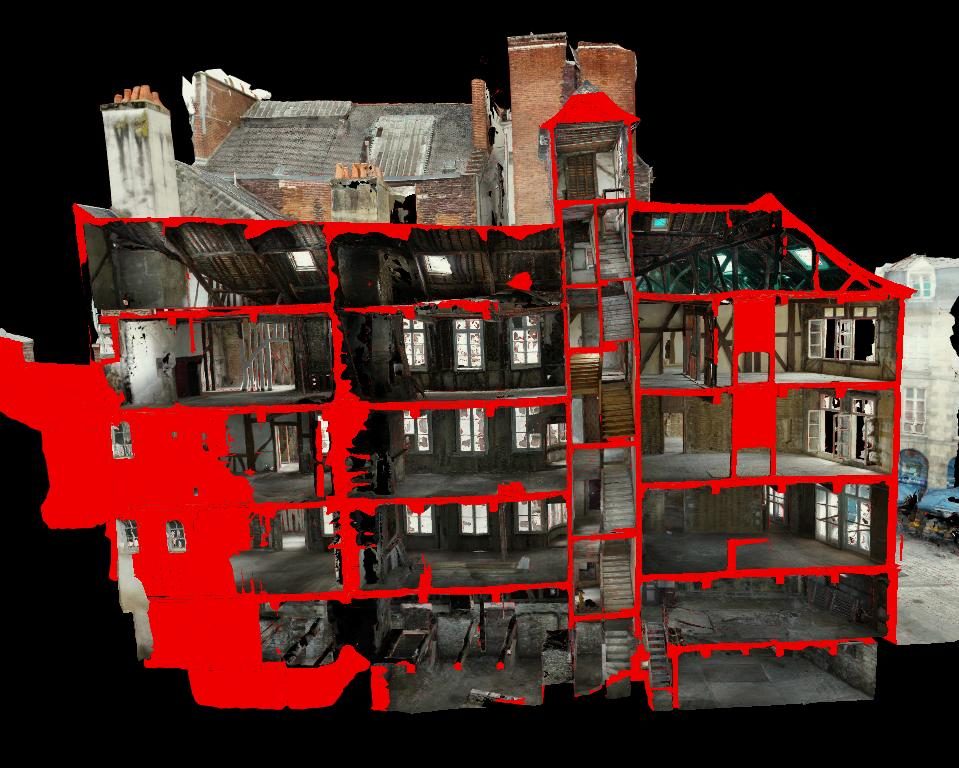

Immeuble, 22 place Sainte-Anne
Relevé 3D d'un immeuble complet, tous niveaux, coupes verticales et horizontales.
Voir en 3D -
150 toitures — Nantes Métropole Habitat
Marché public : relevé 3D de 150 toitures et rapports d'inspection PDF générés automatiquement.
Livrables confidentiels -
Communauté de communes Les Avant-Monts
Relevé photogrammétrique de 5 sites patrimoniaux pour l'étude préalable à leur valorisation touristique.
Livrables confidentiels -
Qualité et réglementation
Des opérations encadrées, un matériel de précision.
Télépilote certifié
Toutes catégories et scénarios : A1 / A2 / A3, STS-01 / STS-02, S1 / S2 / S3. Vols déclarés, zones réglementées vérifiées avant chaque mission.
Drones professionnels
Appareils de haute précision, adaptés aux vols au plus près du bâti comme aux grandes emprises.
Acquisition au sol
Appareil photo plein format haute résolution et optiques dédiées pour les intérieurs et les détails architecturaux.

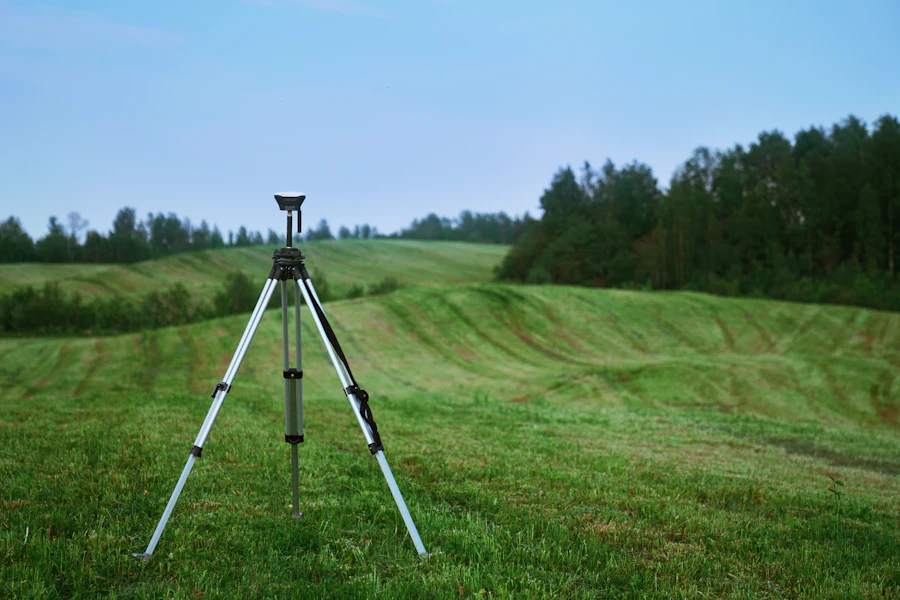

Géoréférencement GNSS RTK
Points de contrôle relevés au centimètre pour garantir et documenter la précision du modèle.
Services complémentaires
Valoriser votre relevé 3D au-delà de l'usage technique.

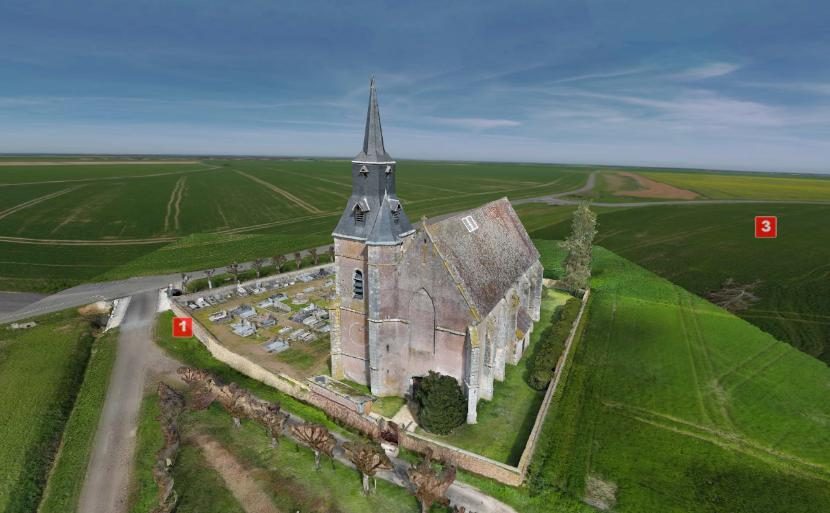

Visite virtuelle 3D
Une extension de votre relevé : le même modèle photogrammétrique devient une visite virtuelle immersive, avec parcours, points d'intérêt et panneaux explicatifs, intégrable sur votre site pour le public.
Estimer le prixCaptation aérienne photo et vidéo
Photos et vidéos aériennes haute définition par drone pour la communication, le suivi de chantier ou l'inspection visuelle d'ouvrages.
Estimer le prixQuestions fréquentes
Tout savoir sur le relevé 3D par drone.
Quelle est la précision d'un relevé 3D par photogrammétrie ?
Avec des points de contrôle mesurés au GNSS RTK, nos relevés atteignent une précision de 1 à 3 cm. Chaque livraison est accompagnée d'un rapport de précision indiquant les écarts mesurés sur les points de contrôle.
Quelle différence entre photogrammétrie et scanner laser ?
Le scanner laser (lidar) mesure directement des distances ; la photogrammétrie reconstruit la géométrie à partir de photographies. Pour le bâti et le patrimoine, la photogrammétrie offre une texture photographique bien plus riche, couvre facilement toitures et parties hautes grâce au drone, et reste plus économique, avec une précision centimétrique suffisante pour la grande majorité des études.
Quels livrables vais-je recevoir ?
Selon votre besoin : nuage de points (LAS, E57), maillage texturé (OBJ, FBX), orthophotos géoréférencées (GeoTIFF), MNT et courbes de niveau, plans, coupes et élévations (DXF, DWG, PDF), rapport de précision. Tous les livrables sont également consultables en ligne dans le viewer Visuoz.
Dans quel système de coordonnées livrez-vous ?
Dans celui de votre projet : Lambert 93, Lambert CC 9 zones, WGS 84, UTM, ou un repère local. Les altitudes sont fournies en NGF-IGN69 ou en hauteurs ellipsoïdales.
Quel est le délai pour un relevé 3D ?
Le délai habituel est de deux semaines entre la commande et la livraison, selon la météo, la taille du site et les autorisations de vol nécessaires. Les demandes urgentes sont étudiées au cas par cas.
Faut-il des autorisations pour voler en drone ?
Nous nous chargeons des démarches : vérification des zones réglementées, déclarations et demandes d'autorisation lorsque nécessaire. Nous vous demandons simplement l'accord du propriétaire du site.
Peut-on relever l'intérieur d'un bâtiment ?
Oui. Les intérieurs sont relevés au sol avec un appareil photo plein format, puis assemblés avec le relevé extérieur par drone pour obtenir un modèle 3D complet, sur lequel on peut réaliser des coupes.
Où intervenez-vous ?
Partout en France métropolitaine. Basés en Île-de-France, nous avons déjà réalisé des relevés 3D dans une vingtaine de départements, de la Bretagne à l'Occitanie.
